Z Purlin بنانے والی مشین

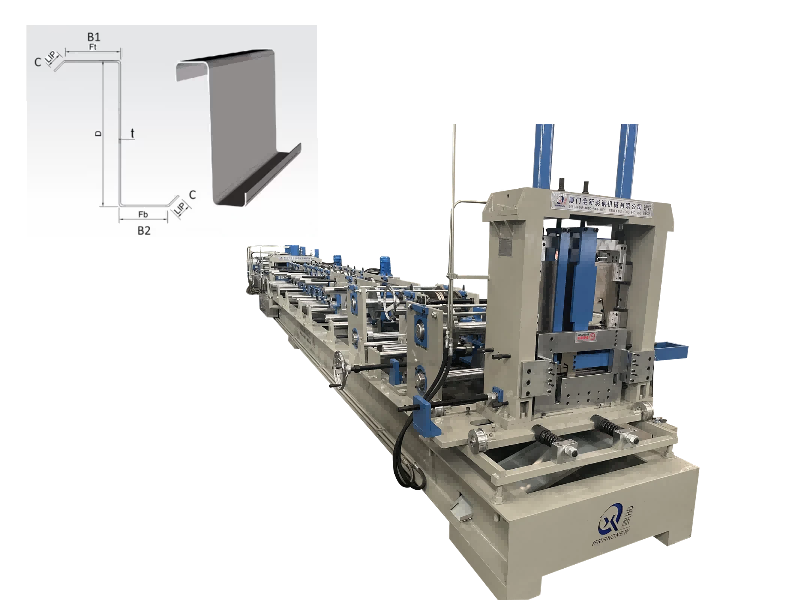

Z پورلن رول بنانے والی مشین

بینیو مشینری چین میں زیڈ قسم کی پورلن رول بنانے والی مشینوں کے ابتدائی مینوفیکچررز میں سے ایک ہے، اور 75/100/125/150/200 ملی میٹر کی معیاری چوڑائی اور اپنی مرضی کے مطابق سائز میں Z قسم کے پورلن کے لیے مکمل حل فراہم کر سکتی ہے۔

یہ بنانے والی مشین زیڈ قسم کی پورلن تیار کر سکتی ہے اور یہ سی قسم کے پرلنز کے ساتھ بھی مطابقت رکھتی ہے۔ تیار کردہ سٹیل کے پرلنس ٹھنڈے موڑنے کے ذریعے گرم رولڈ سٹیل شیٹ سے بنائے جاتے ہیں، ہلکے وزن کے ہوتے ہیں، اور چھتوں کے پرلن کی خصوصیات کے لیے موزوں ہوتے ہیں۔ وہ بڑے اور درمیانے درجے کی عمارتوں کی چھت سازی اور دیوار کی حمایت میں بڑے پیمانے پر استعمال ہوتے ہیں، اور سٹیل کی ساخت کی عمارتوں کے لیے بنیادی جزو کی پیداوار کا سامان ہیں۔

زیڈ قسم کے پورلن: زیڈ کے سائز کے کراس سیکشن، پتلی دیواروں، ہلکے وزن، بہترین کراس سیکشنل کارکردگی اور اعلیٰ طاقت کے ساتھ، انہیں نہ صرف چھت بنانے کے لیے بلکہ دیوار کے ڈھانچے کے سہارے اور فرش کے شہتیروں کے لیے بھی استعمال کیا جا سکتا ہے، اور یہ سٹیل کے ڈھانچے کی عمارتوں میں عام طور پر استعمال ہونے والی purlin قسم ہیں۔

مشین کی خصوصیات

رولرس/شمس کو تبدیل کیے بغیر مختلف سائز کے purlins تیار کرتا ہے۔ ایک منٹ کے اندر 60-250mm سائز کے درمیان فوری سوئچنگ، اس حد کے اندر سائز کی کوئی حد نہیں، خام مال کی بچت۔

پری کٹنگ سسٹم سے لیس (اختیاری پوسٹ کٹنگ کے ساتھ)؛ مختلف سائز کے اوزار تبدیل کرنے کی ضرورت نہیں؛ purlin ویب اور flanges پر کسی بھی پوزیشن پر مکے بنائے جا سکتے ہیں؛ ایمبوسنگ اور لوگو کندہ کاری کی حمایت کرتا ہے۔

سادہ آپریشن اور کم دیکھ بھال کے اخراجات؛ جامع حفاظتی تحفظ کے لیے حفاظتی کور، ایمرجنسی سوئچ، اور ایرر پروفنگ پروگرام سے لیس۔

پروسیسنگ لمبائی رواداری ±0.5 ملی میٹر؛ Q235 پیداوار کی طاقت کے خام مال کے ساتھ ہم آہنگ؛ مستحکم مصنوعات کے معیار.

تکنیکی پیرامیٹرز

بنیادی پیرامیٹرز: ویب پروسیسنگ کی چوڑائی 100-600 ملی میٹر، فلینج 10 ملی میٹر، معائنہ کی موٹائی 0.5 ملی میٹر؛ پروسیسنگ شیٹ میٹل 1.5-3 ملی میٹر کلر لیپت شیٹ (PPGI) اور جستی شیٹ (GI)؛ پیداوار کی رفتار تقریباً 15m/منٹ۔

مشین کے اجزاء

Uncoiling مشین: زیادہ سے زیادہ چوڑائی 600mm، زیادہ سے زیادہ بوجھ 5000kg، غیر فعال/ہائیڈرولک آپریٹنگ موڈز۔

کولڈ موڑنے والا مین یونٹ: 11-15 رول سٹیشنز، رولز GCR15 کروم پلیٹڈ سٹیل (HRC58-62°) ہیں، مین شافٹ 80mm ٹھوس 45# سٹیل ہے، جو 18.5kw شنگھائی الیکٹرک موٹر سے چلتی ہے۔

کٹنگ اور پنچنگ ڈیوائس: کٹر/ڈائیز Cr12 ٹریٹڈ اسٹیل (HRC58-62°)، ہائیڈرولک اسٹیشن موٹر 5.5KW ہیں، کالم کی قسم کی کٹنگ کا استعمال کرتے ہوئے۔

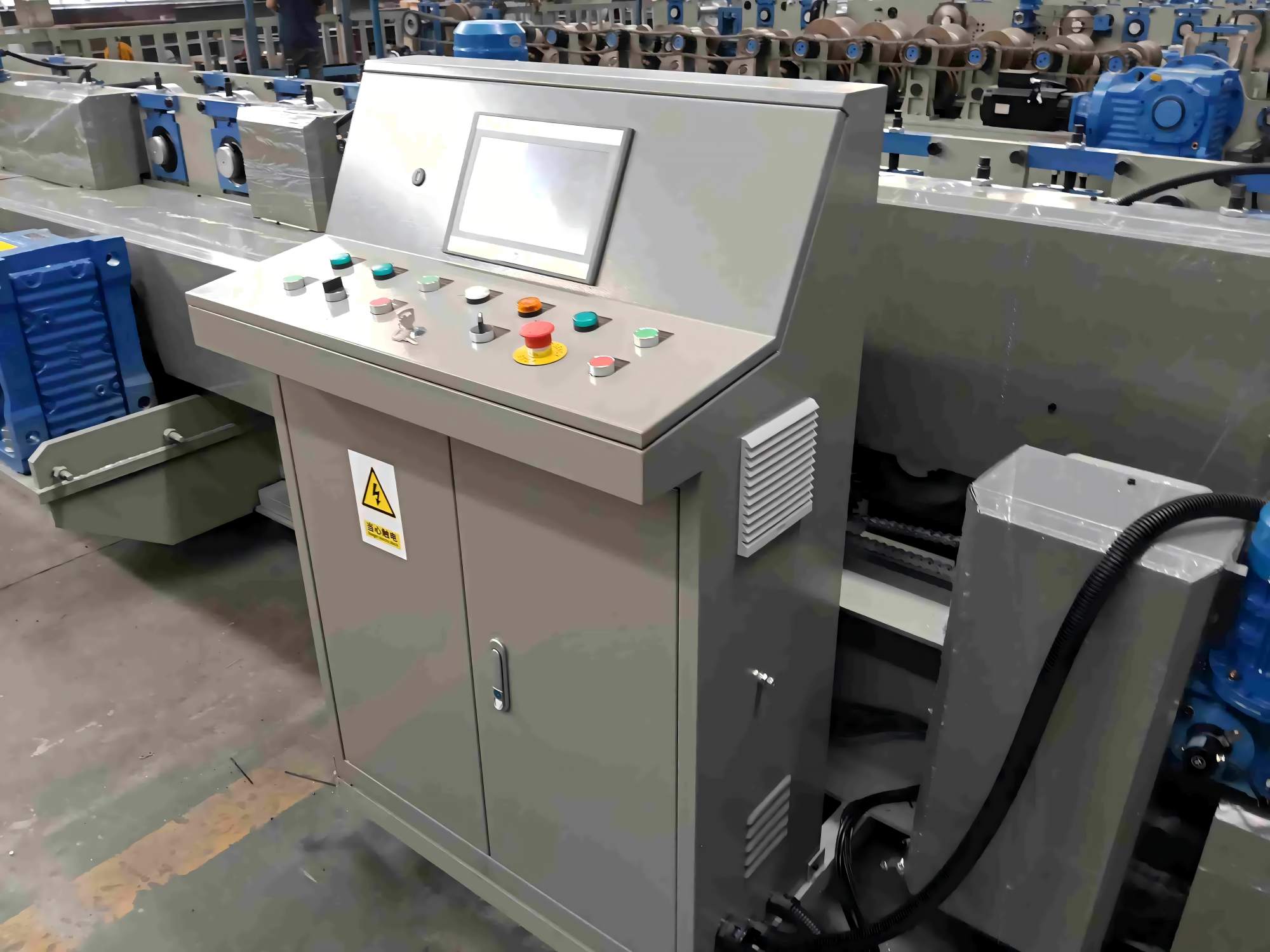

PLC کنٹرول کیبنٹ: ڈیلٹا PLC + اومرون انکوڈر، ٹچ اسکرین آپریشن، لمبائی کی خرابی ±2 ملی میٹر، چینی اور انگریزی کی حمایت کرتا ہے، 380V/50HZ تھری فیز (حسب ضرورت)۔

ہائیڈرولک پمپ اسٹیشن: 46# ہائیڈرولک آئل، Huade solenoid والوز، 5.5kw موٹر، ​​پنکھا کولنگ۔

پروڈکشن سپورٹ پلیٹ فارم: غیر طاقت والی قسم، لمبائی 2m۔

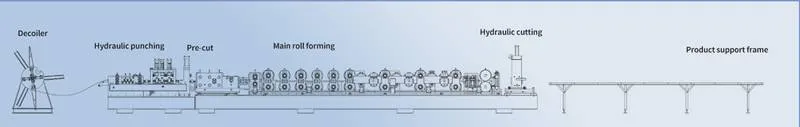

پیداواری عمل کا بہاؤ

انکوائلنگ مشین → مینڈریل تشکیل دینے والا → ہائیڈرولک سسٹم → خودکار کنٹرول سسٹم → مرحلہ وار تشکیل کا طریقہ کار → خودکار مونڈنے کا طریقہ کار → تیار شدہ مصنوعات کی وصولی کی میز۔ بنیادی عمل میں ہائیڈرولک چھدرن اور ہائیڈرولک کٹنگ شامل ہیں۔

Z-Type اور C-Type Purlins کے درمیان فرق

دونوں سٹیل کے ڈھانچے کے purlins ہیں، لیکن ان کے بنیادی فرق سات پہلوؤں میں پائے جاتے ہیں۔ زیڈ قسم کے پرلنس بڑے اسپین، اونچی ڈھلوان والی چھت کی ایپلی کیشنز میں زیادہ فائدہ مند ہیں:

سی قسم کے پرلنس کا زاویہ 90 ° ہوتا ہے اور دیواروں اور فرش کے شہتیر بنانے کے لیے استعمال کیا جاتا ہے۔ زیڈ قسم کے پورلن میں زاویہ <90° ہوتا ہے، جو زیادہ لچک پیش کرتا ہے اور چھت اور دیوار کی مدد کے لیے استعمال کیا جاتا ہے، جو اونچی ڈھلوان والی چھتوں کے لیے موزوں ہے۔

زیڈ قسم کے پرلنس کو مسلسل اوورلیپ کیا جا سکتا ہے، جو کہ بڑے اسپین دھاتی عمارتوں کے لیے موزوں ہے، جب کہ سی قسم کے پورلن کو اوورلیپ نہیں کیا جا سکتا۔

زیڈ قسم کے پرلنس کی طاقت زیادہ ہوتی ہے اور وہ بھاری ڈھانچے کو سہارا دے سکتی ہے، جو زرعی اور صنعتی عمارتوں کے لیے موزوں ہے، لیکن ان کی تنصیب کی زیادہ ضرورت ہوتی ہے۔ سی قسم کے purlins کی طاقت قدرے کم ہوتی ہے لیکن انسٹال کرنا آسان ہوتا ہے۔

چھت کی ڈھلوان جتنی زیادہ ہوگی، زیڈ قسم کے پورلن کے عمودی موڑنے والے سیکشن ماڈیولس کے استعمال کی شرح اتنی ہی زیادہ ہوگی، جبکہ سی قسم کے پورلن میں یہ خصوصیت نہیں ہے۔

معاون خدمات

بینیو مشینری، جو 1997 میں قائم ہوئی اور اس کا صدر دفتر ژیامین، فوزیان میں ہے، مختلف رول بنانے والی مشینوں کی اپنی مرضی کے مطابق پیداوار میں مہارت رکھتا ہے۔ ہماری مصنوعات IAF/SGS/CE سرٹیفیکیشن رکھتی ہیں، اور ہم 80 سے زیادہ ممالک کے ساتھ تعاون کرتے ہیں۔ 2،000 سے زیادہ صارفین نے ہماری فیکٹری کا دورہ کیا ہے۔ سامان 20 سال سے زیادہ کی وارنٹی کے ساتھ آتا ہے۔

فروخت کے بعد سروس

پوری مشین پر ایک سال کی وارنٹی، 24 ماہ کی مفت مرمت، اور تاحیات تکنیکی مدد۔ ناقابل مرمت حصوں کو وارنٹی مدت کے دوران مفت تبدیل کیا جائے گا (کسٹمر شپنگ کے اخراجات برداشت کرتے ہیں)۔

ڈپازٹ موصول ہونے کے 35 دنوں کے اندر ڈیلیوری۔ حسب ضرورت سامان دستیاب ہے۔

ہماری فیکٹری کا دورہ کرنے والے صارفین آلات کی تنصیب، آپریشن اور تکنیکی عملے کے بارے میں آمنے سامنے تربیت حاصل کر سکتے ہیں۔

ہم پیکیجنگ، کمک، نس بندی، اور لوڈنگ سمیت لاجسٹک خدمات کی مکمل رینج فراہم کرتے ہوئے عالمی شپنگ کو سنبھالتے ہیں۔

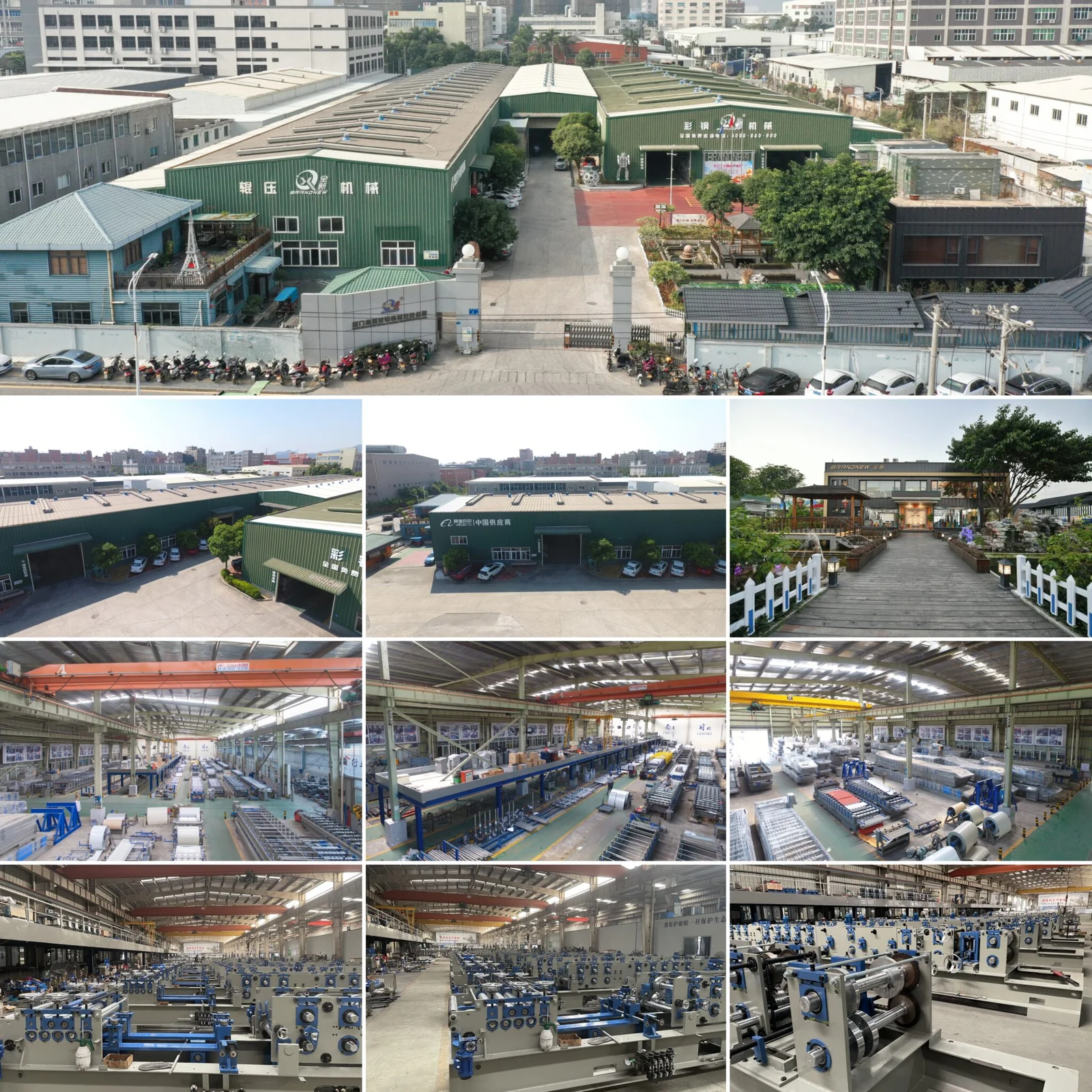

بینیو فیکٹری
